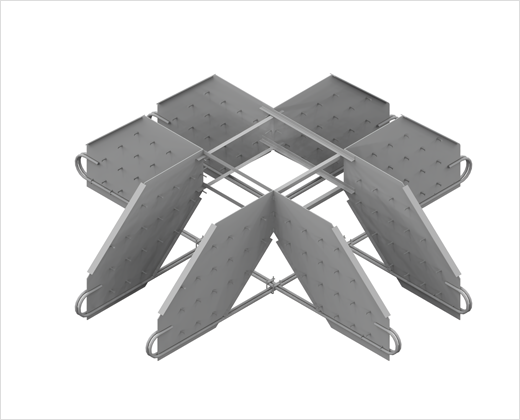

基礎補強材-組立型
概要
-
- ·基礎厚さを大幅に減らすことができます。
- ·基礎の構造コンセプトを革新します。
- ·マンション駐車場の基礎厚さを減らします。
- ·高層部の厚いマット基礎の厚さを減らします。
- ·地下階の工期を短縮します。
- ·工事費を節減します。
-

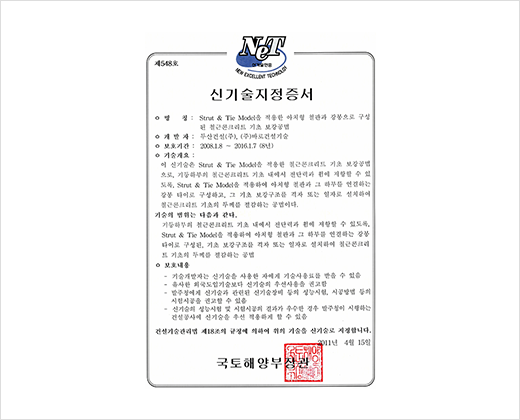

- ·国土海洋部 建設新技術548号
- ·新技術保護期間 8年延長
- ·国内特許および海外PCT出願
構造コンセプト

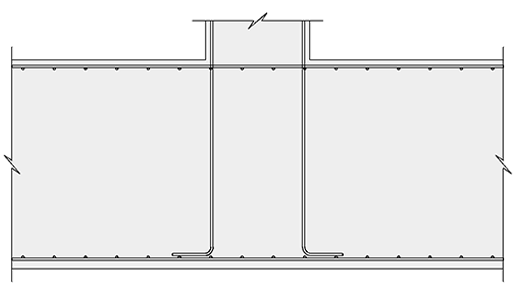

基礎構造コンセプトの革新
基礎補強材の構造メカニズム
-

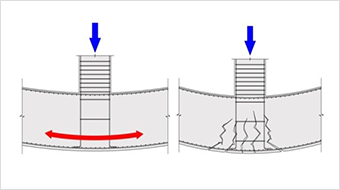

曲げ抵抗 Mechanism ▶ 基礎配筋の決定 -

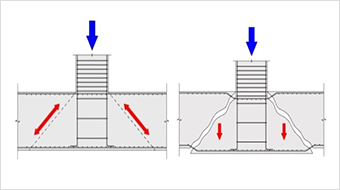

せん断抵抗 Mechanism ▶ 基礎厚さの決定 -

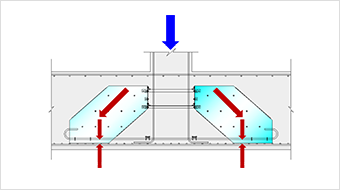

STMを利用した基礎補強材の力の流れ
基礎補強材の構造実験結果
-

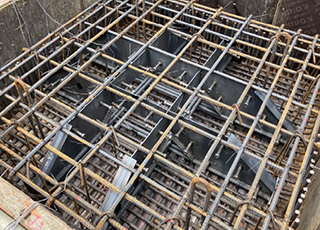

2方向実験体製作 -
-

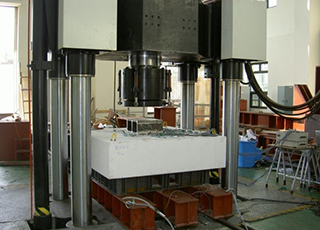

2方向破壊実験 -
-

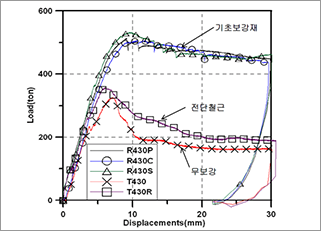

基礎補強材は基礎の性能を1.6倍向上させる
基礎補強材はエネルギー吸収能力が増大する
（耐震性に有利）

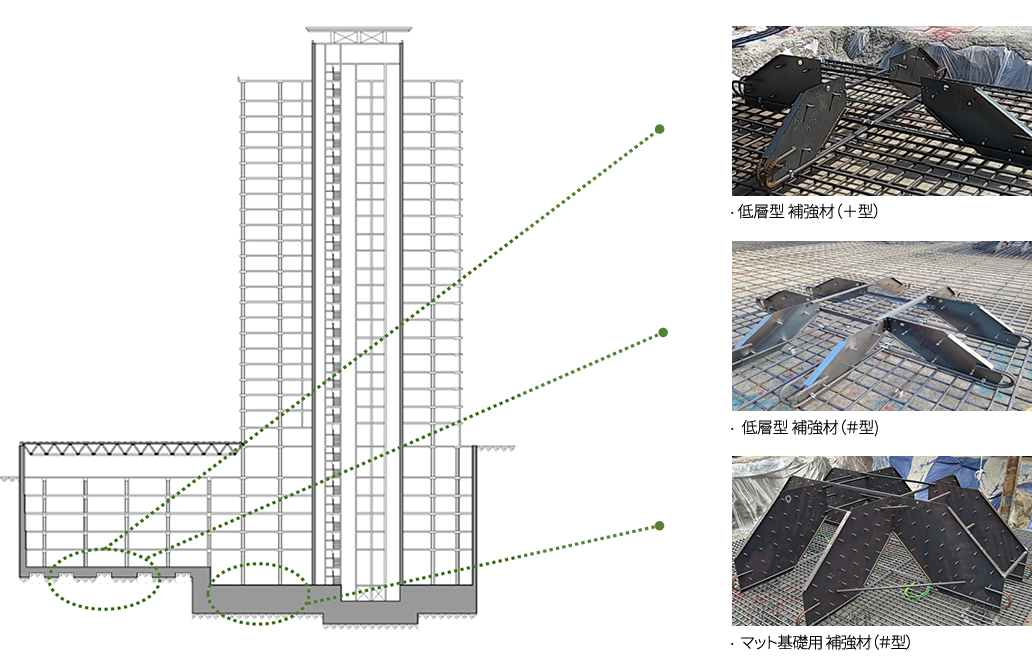

適用性

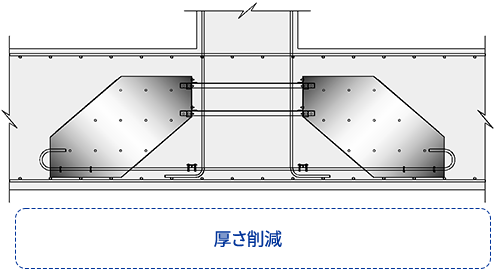

基礎厚さ 大幅縮小
基礎内部に Strut-tie Action が可能な基礎補強材を設置し、建物荷重を効率的に分散させることで基礎厚さを減らす工法である。
- ㆍ基礎厚さ20∼30%減少
- ㆍコンクリート打設量減少
- ㆍ工事費10∼30%減少
- ㆍ掘削/土留めの減少による工期短縮
- ㆍ地盤沈下防止
| 基礎形式 | 変更前 (RC基礎) | 変更前後 (基礎補強材 適用) | 削減率 (%) | |
| 厚さ (mm) | 厚さ (mm) | Type | ||
| 駐車場基礎 | 800 | 600 | 低層用 | 20 ~30% |
| 900 | 650 | 低層用 | ||
| 1000 | 750 | 低層用 | ||
| 高層部基礎 | 1200 | 900 | High-rise | 20 ~30% |
| 1500 | 1200 | 高層用 | ||
| 1800 | 1400 | 高層用 | ||
| 2000 | 1500 | 高層用 | ||
| 2500 | 2000 | 高層用 | ||
| 3000 | 2400 | 高層用 | ||
| 3500 | 2800 | 高層用 | ||
| 4000 | 3000 | 高層用 | ||

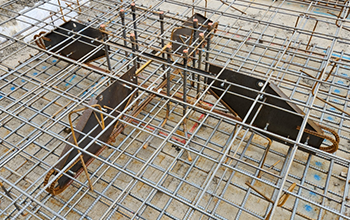

マンション駐車場用
特徴
- ·駐車場基礎の厚さを減少させることができる
- ·1日のコンクリート打設範囲が拡大し施工ジョイントが減少
- ·岩盤の場合、掘削期間短縮効果がさらに大きい
- ·地下全体の工期を短縮できる
施工ジョイントの減少による工期短縮効果最大化

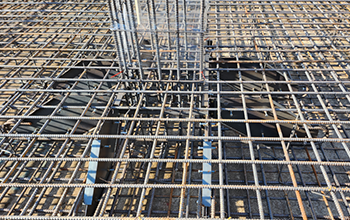

高層マット基礎用
特徴
- ·高層部マット基礎の厚さを減少させることができる
- ·コンクリート水和熱減少
- ·掘削および土留めの深さ減少
- ·工期短縮効果が大きい
- ·苦情（民員）が減少
- ·新技術適用によりPQスコアが向上

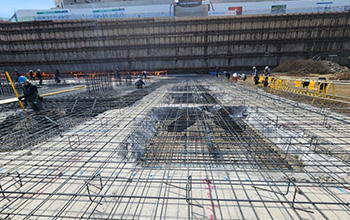

マット基礎、特に岩盤地域の場合、原価節減＋工期短縮の効果最大化
施工工程

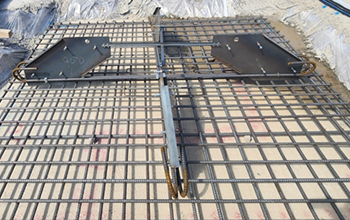

マンション駐車場基礎補強材施工工程
-
1. 運搬および荷下ろし -
2. 揚重 -
3. 設置 -
4. 柱筋配筋

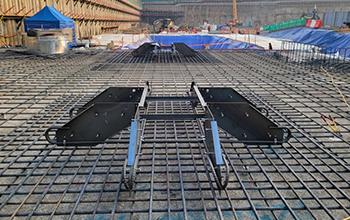

高層部基礎の基礎補強材施工工程
-
1. 運搬および荷下ろし -
2. 現場組立 -
3. 揚重および位置調整 -
4. 柱筋配筋
トップダウン工法基礎補強材施工工程
-
1. 車輪設置および位置選定 -
2. 移動後組立位置の確保 -
3. . 柱および下部タイボルト締結 -
4. 組立後、支持台の上に据え置き
実績
- ·SKハイニックス現場、サムスン半導体現場ほか約340余りの現場に適用
| 施工会社 | プロジェクト | 適用年度 |
| 大羅水建設 | ドンドゥチョン生延洞ジュサン複合 | 2025 |
| KCC建設 | 城水洞2街279番地業務施設 | 2025 |
| SKエコプラント | SKハイニックスY-PJT | 2025 |
| 鶏龍建設 | 釜山BGFリテール物流センター新築工事 | 2025 |
| ロッテ建設 | 唐山洞6街柱状複合新築工事 | 2025 |
| コーロングローバル | 大韓航空仁川雲北新園進整備工場 | 2025 |
| 現代建設 | バンポ主公1団地地下駐車場 | 2025 |
| 現代建設 | バンポ主公1団地 | 2025 |
| サムスン物産 | 東谷三湖アパート住宅再建築整備事業 | 2025 |
| 大羅水建設 | 全州金岩洞柱状複合新築工事 | 2025 |
| ポスコE&C | 釜山党里昇学共同住宅 | 2025 |
| ポスコE&C | 釜山オムグン3区 | 2025 |
| 現代建設 | 大邱新川洞住宅複合 | 2025 |
| KR産業 | 安城ヒョンマリCDC物流センター | 2025 |
| 東部建設 | 仁川ソレ地区4BL-1L業務施設 | 2025 |
| サムスン物産 | 平沢P5 | 2025 |
| ザイC&A | 씨젠 하남 M센터 신축공사 | 2025 |
| ポスコE&C | 釜山金井ザショップ | 2025 |
| 吉福建設 | 漢陽大学4工学館 | 2025 |
| TDA | バンペドン都市型生活住宅新築工事 | 2025 |
