      개요
        • ·기초 두께를 대폭 줄일 수 있습니다.
        • ·기초의 구조개념을 혁신합니다.
        • ·아파트 주차장의 기초 두께를 줄입니다.
        • ·고층부의 두꺼운 매트 기초 두께를 줄입니다.
        • ·지하층 공사기간을 단축합니다.
        • ·공사비를 절감합니다.

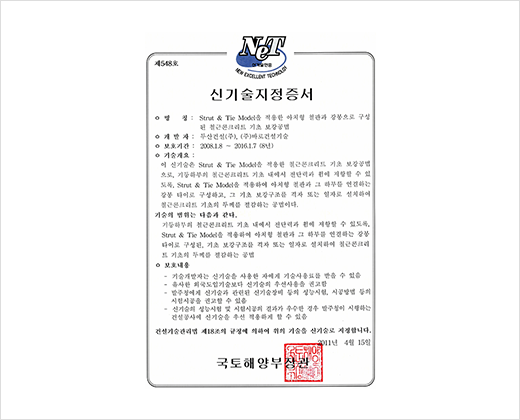

        • ·국토해양부 건설신기술 548호
        • ·신기술보호기간 8년 연장
        • ·국내특허 및 해외 PCT 출원
      구조개념

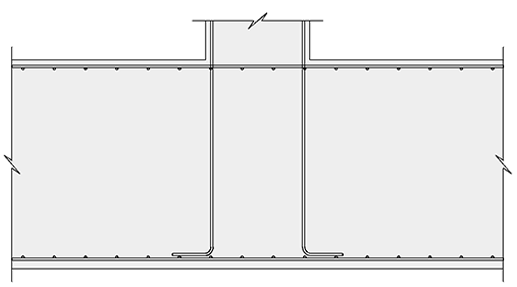

      기초 구조개념 혁신

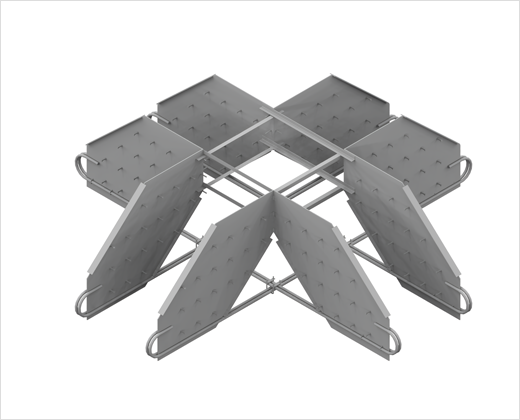

      기초 보강재의 구조 메커니즘

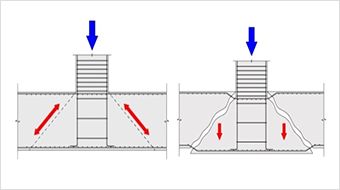

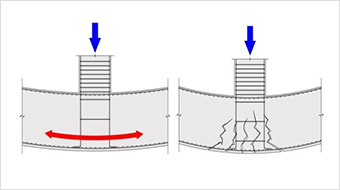

      • 휨 저항 Mechanism ▶ 기초 배근 결정
      • 전단 저항 Mechanism ▶ 기초두께 결정

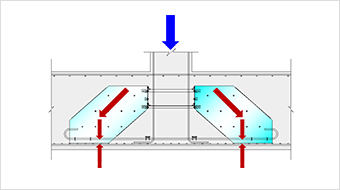

      • STM을 이용한 기초보강재 힘의 흐름
      기초 보강재의 구조 실험 결과
      • 2방향 실험체 제작

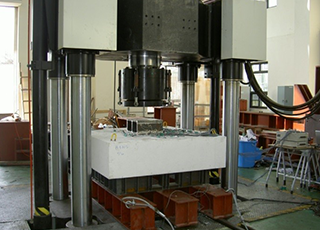

      • 2방향 파괴 실험

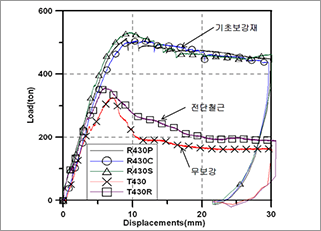

      • 기초보강재는 기초의 성능을 1.6배 향상시킴
        기초보강재는 에너지 흡수 능력이 증대됨 (내진에 유리)
      적용성

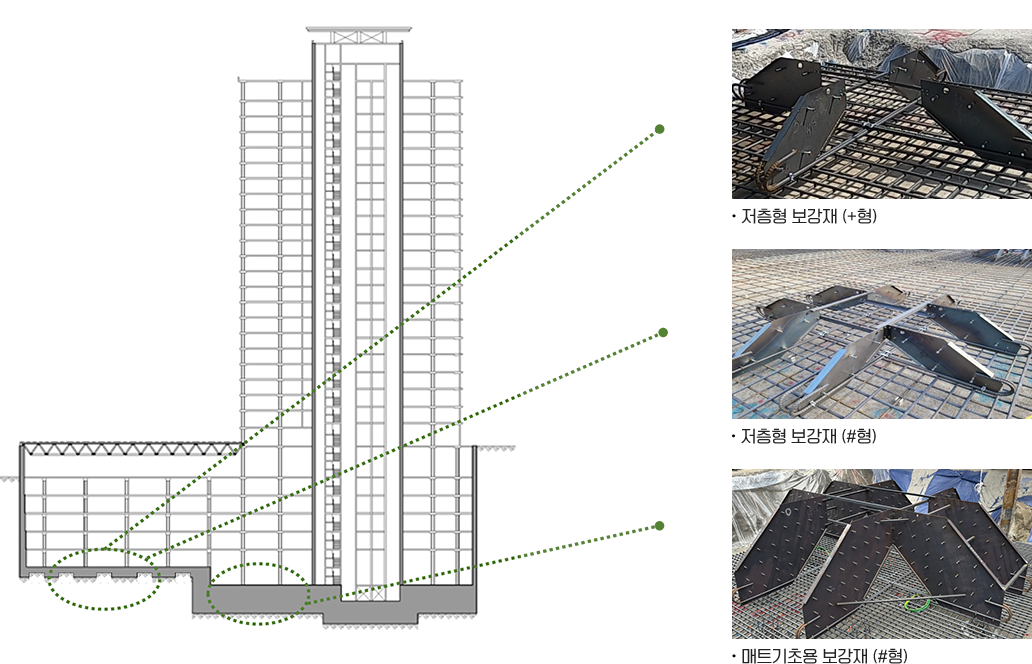

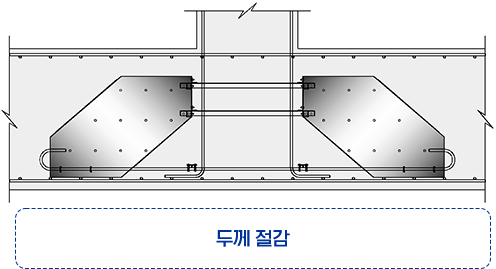

      기초 두께 대폭 축소
      기초 내부에 Strut-tie Action이 가능한 기초보강재를 설치하여 건물의 하중을 효율적으로 분산시킴으로써 기초두께를 줄일 수 있는 공법이다.
      • ㆍ기초두께 20~30% 감소
      • ㆍ콘크리트 타설량 감소
      • ㆍ공사비 10~30% 감소
      • ㆍ터파기/흙막이 감소로 공기단축
      • ㆍ지반침하 방지
      기초형식 변경 전 (RC기초) 변경 전후 (기초보강재 적용) 절감율 (%)
      두께 (mm) 두께 (mm) Type
      주차장 기초 800 600 저층용 20 ~30%
      900 650 저층용
      1000 750 저층용
      고층부 기초 1200 900 고층용 20 ~30%
      1500 1200 고층용
      1800 1400 고층용
      2000 1500 고층용
      2500 2000 고층용
      3000 2400 고층용
      3500 2800 고층용
      4000 3000 고층용
      아파트 주차장 용
      특징

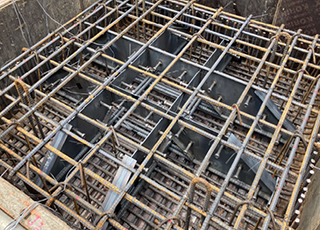

      • ·주차장 기초의 두께를 감소시킬 수 있음
      • ·일일 콘크리트 타설 범위의 확대로 시공조인트 감소됨
      • ·암반일 경우 터파기 기간 단축 효과가 더욱 큼
      • ·지하 총 공사기간을 단축시킬 수 있음
      시공조인트 감소로 공사기간 단축효과 극대화
      고층 매트기초 용
      특징

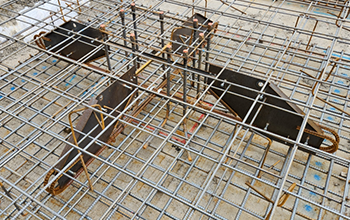

      • ·고층부 매트기초의 두께를 감소시킬 수 있음
      • ·콘크리트 수화열 감소
      • ·터파기 및 흙막이 깊이 감소
      • ·공사기간 단축 효과가 큼
      • ·민원이 감소
      • ·신기술 적용으로 PQ점수 향상됨
      매트기초, 특히 암반지역의 경우 원가절감 + 공사기간 단축의 효과 극대화
      시공과정

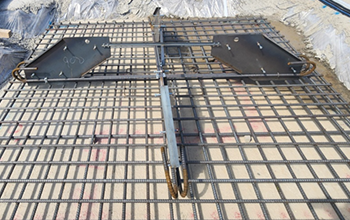

      아파트 주차장 기초 보강재 시공과정
      • 1. 운반 및 하역
      • 2. 양중
      • 3. 설치

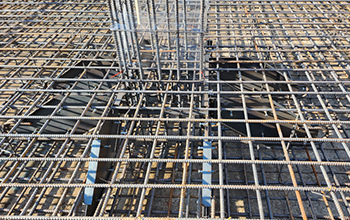

      • 4. 기둥철근배근

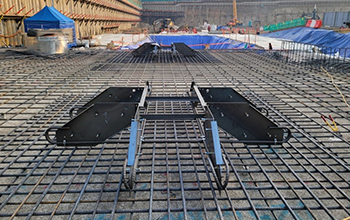

      고층부 기초의 기초 보강재 시공과정
      • 1. 운반 및 하역
      • 2. 현장조립
      • 3. 양중 및 위치조정
      • 4. 기둥철근배근
      탑다운공사 기초 보강재 시공과정
      • 1. 바퀴 설치 및 위치선정
      • 2. 이동 후 조립위치 잡기
      • 3. 기둥 및 하부 타이 볼트 체결
      • 4. 조립 후 받침대 위 거치
      실적
      • ·SK하이닉스 현장, 삼성 반도체 현장 외 약 340여개 현장 적용
      시공사 프로젝트 적용연도
      SK SK하이닉스 M15X 2024
      CJ건설 도곡 오리온 사옥 2024
      포스코 E&C 대구 동인동 주상복합 2024
      계룡건설 미아역세권 활성화 사업 2024
      한화건설 고양 삼송 IT밸리 지식산업센터 2024
      포스코 E&C 부산 당리 승학 2024
      DL건설 안양 호계동 지식산업센터 2024
      태영건설 구로 생각공장 2024
      코오롱글로벌 대한항공 인천 운북 신엔진정비공장 2024
      원건설 청주 원봉공원 공동주택 2024
      DL E&C 국회대로 신축공사 2024
      DL E&C 울산 신정동 주상복합 신축공사 2024
      포스코 E&C 부산 금정 더 샵 2024
      현대건설 대구 신천동 주거복합 2024
      두손건설 서초동 1593-13 외 6필지 오피스텔 2024
      KR산업 안성 현매리 CDC 물류센터 2024
      동문건설 원주 관설동 공동주택 2024
      동부건설 인천 소래지구 4BL-1L 업무시설 신축공사 2024
      삼성물산 평택 P5 2024
      자이 C&A 남산동3가 34-5번지 N-PJT 2024
