개요

- ·기초철근 배근의 OSC화로 인력 및 공기 감소
- ·정밀설계를 통한 불필요한 철근 삭제로 철근량 감소
- ·공장 생산으로 현장 작업 최소화
- ·지그를 통한 인양으로 인력 감소
- ·공기 및 공수 크게 절감

공법 소개

기초철근의 분할 및 정밀설계

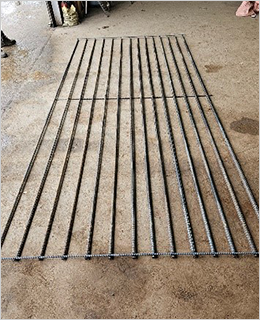

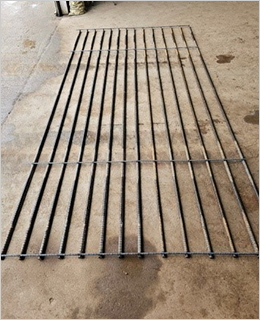

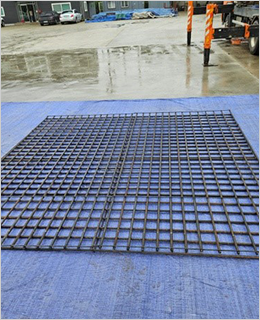

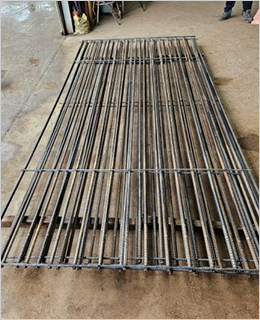

·운반이 쉬운 크기로 전체 철근을 분할 조립
·정밀설계로 위치별 철근 두께 변화

기초철근 양중 및 배치

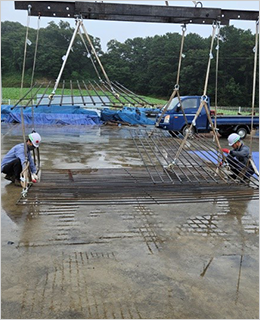

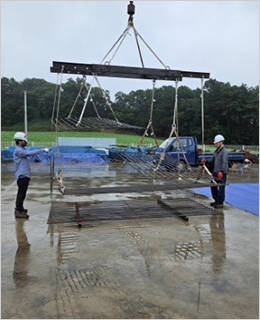

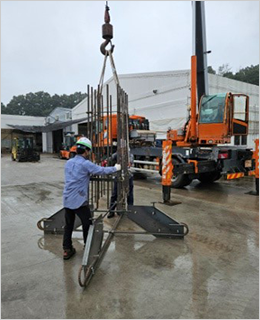

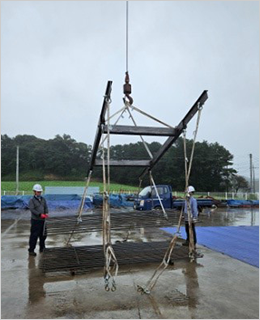

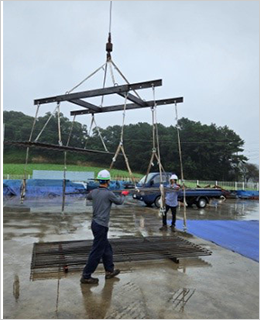

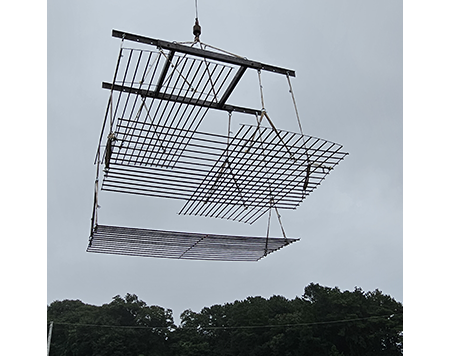

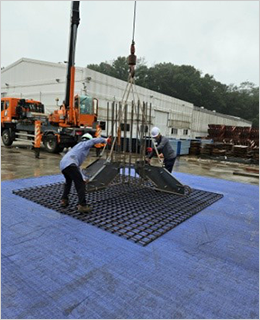

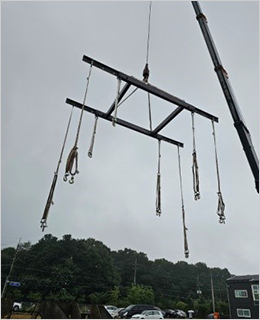

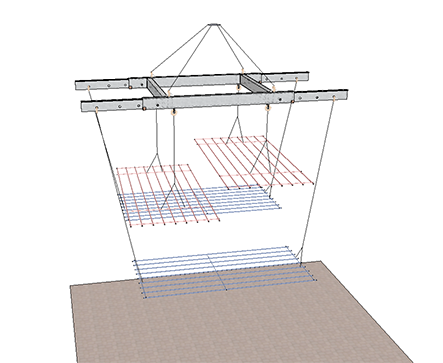

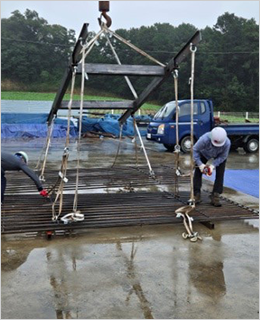

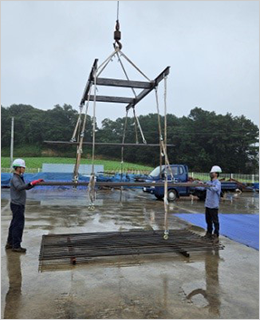

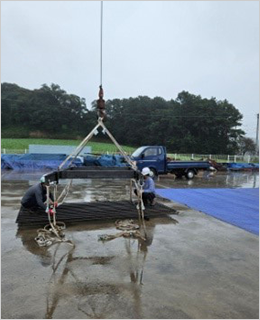

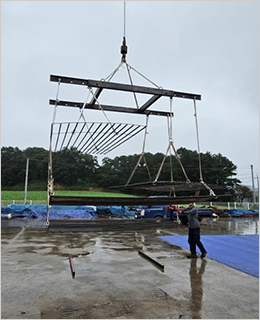

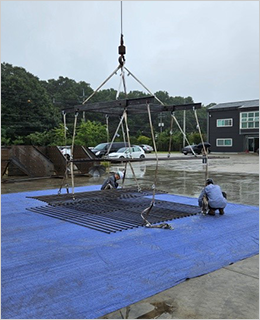

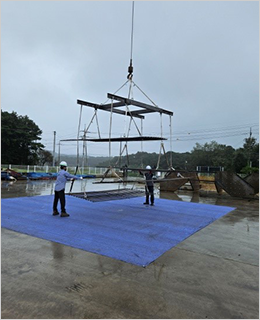

·효율적인 지그 형태로 철근 전체를 양중 후 기초 배근 위치에 배치

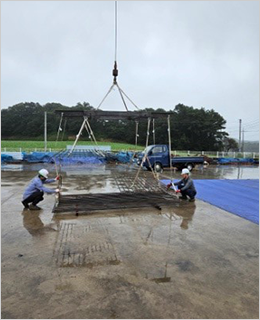

·적은 인력으로 설치 가능

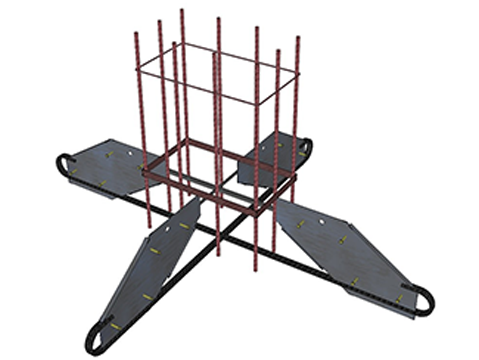

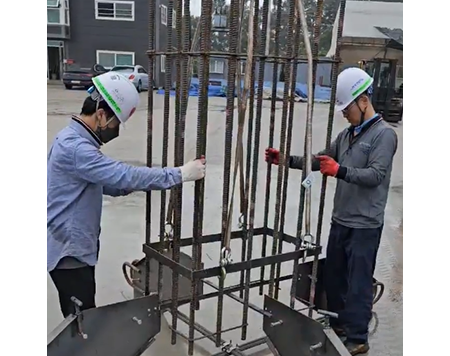

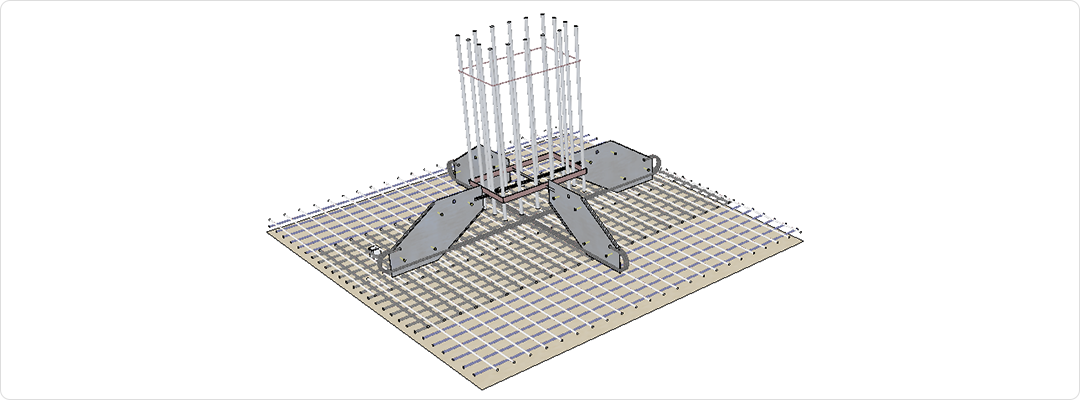

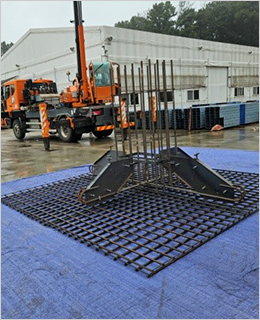

다웰바 – 기초보강재 결합

·압축정착 시 다웰바를 직철근 형태로 기초보강재에 결합
·기존 L자 형태로 불필요한 철근량을 삭제, 가새가 필요 없어 보다 쉬운 설치

장점

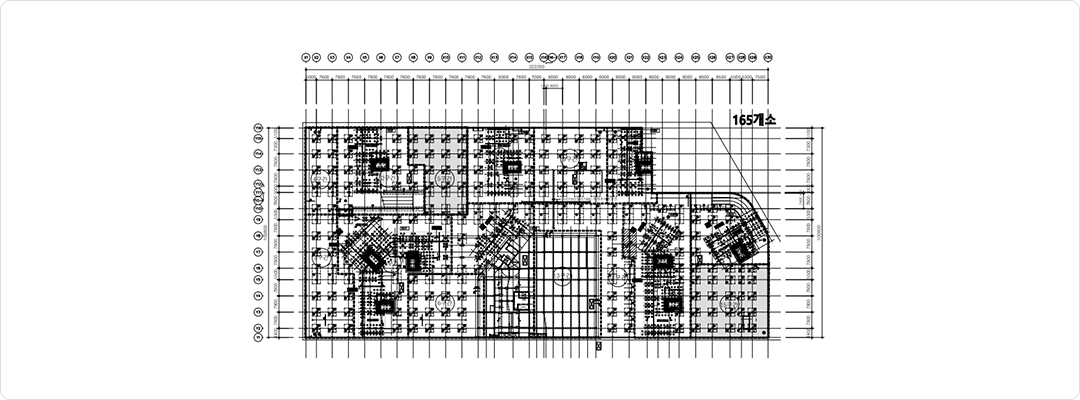

기초평면도

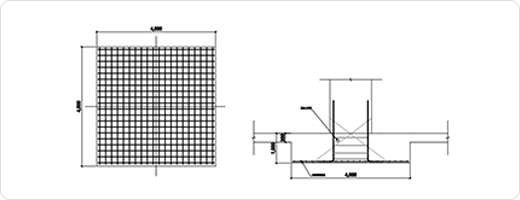

원안평면도

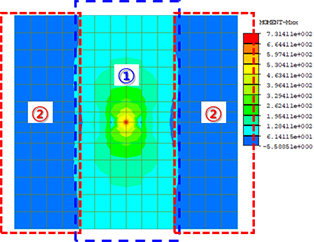

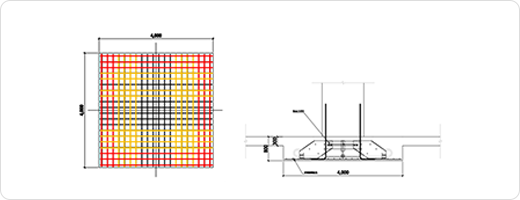

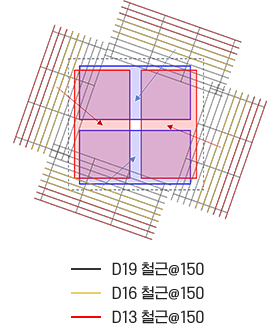

변경안 평면도

·약 700세대 건물 주차장의 기초에 기초철근 OSC 도입 가정 후 공기, 인원, 공사비 계산
·공기 23% 단축, 인원 60% 절감, 공사비 10% 절감

시공순서

1. X방향 철근 묶음
2. Y방향 철근 묶음
3. 철근4개 묶음

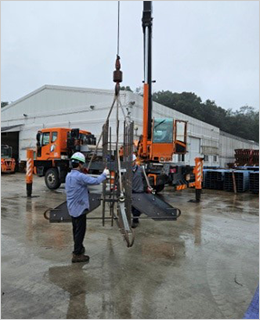

4. 지그+인양줄1m~4m
5. 1번 고리걸기

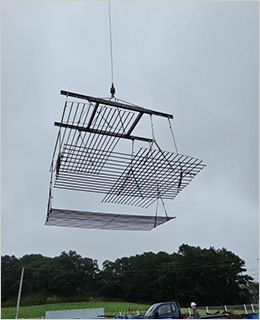

6. 1번 인양
7. 2번 고리걸기
8. 2번 인양
9. 90도 돌림
10. 3번 고리걸기
11. 3번 인양
12. 4번 고리걸기
13. 4번 인양
14. 기초로 이동
15. 하강

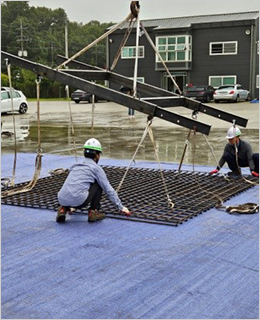

16. X방향 설치
17. Y방향 설치
18. 철근설치 완료
19. 다월바 보강재에 조립
20. 보강재+다웰바 인양
21. 보강재 하강
22. 설치 완료
