개요
      10m ~ 15m 경간에 가장 경제적인 구조
      • ·9m~ 15m 경간에서 95% ~85% 공사비 저감
      • ·보의 크기가 70~80%로 줄어듬
      • ·작은 보에도 불구하고 처짐과 진동이 우수함
        • ·RC가구식 공법 대비 골조공사비 약 10~15% 절감가능
        • ·철골 및 포스트텐션이 필요없는 장스팬 구현
        • ·보폭 및 보 깊이의 단일화로 시공성 개선

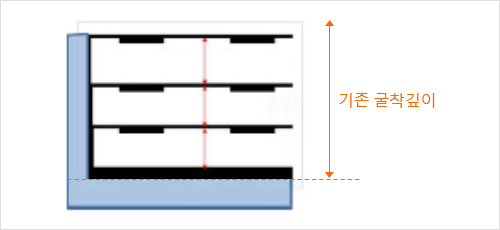

        • ·역타공법이 적용되지 않는 대형현장의 굴착깊이 감소
      RC구조

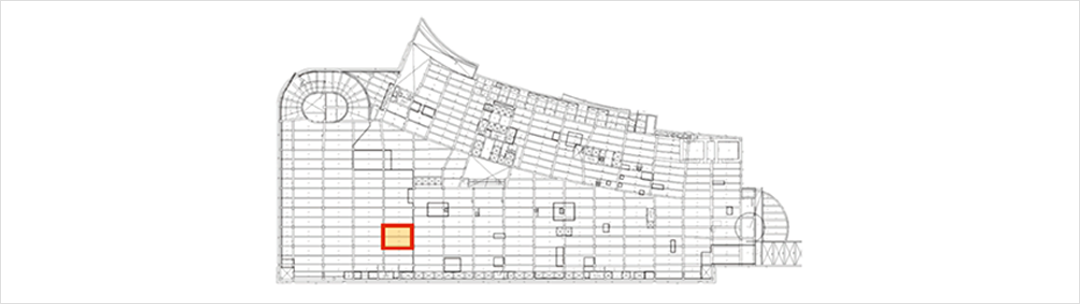

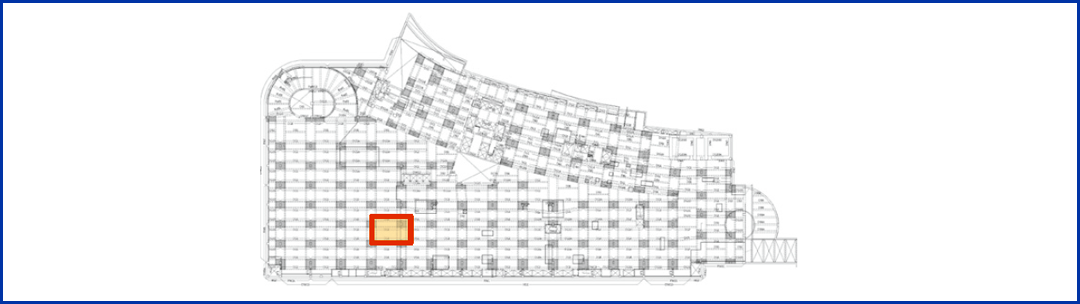

      기존 구조 평면도
        • ·Module - 12.6m X 8.1m
        • ·설계 하중 - DL : 6.83 kN/㎡ / LL : 3.0 kN/㎡

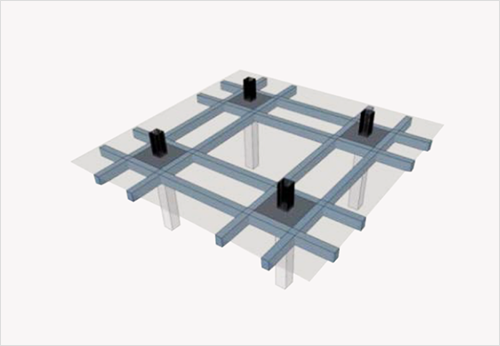

      • 단위모듈 입면도

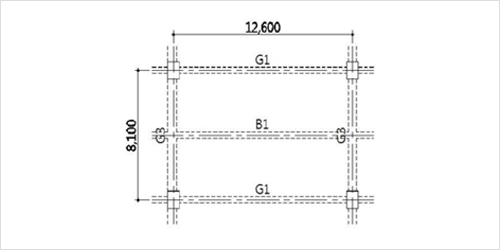

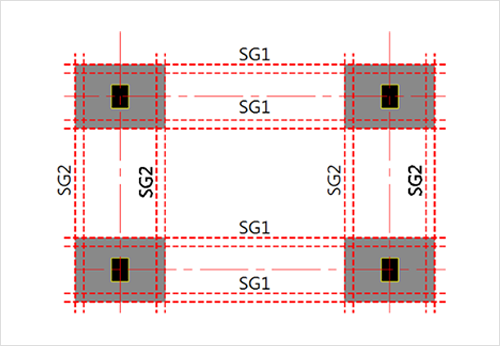

      • 단위모듈 평면도
      (단위:천원)
      구분 철골(ton) 콘크리트(㎥) 거푸집(㎥) 동바리(㎥) 모듈계
      물량 3.64 30.46 157.45 102.06 -
      금액(Module) 3,640 2,130 6,300 410 12,480
      공사비 : 400,000원 / 평 (100%)
      평당 공사비 : 모듈계 / (12.6 X 8.1) / 3.3
      수평재 및 기둥 물량 산출
      RC DBS

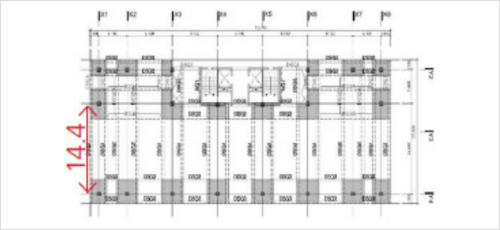

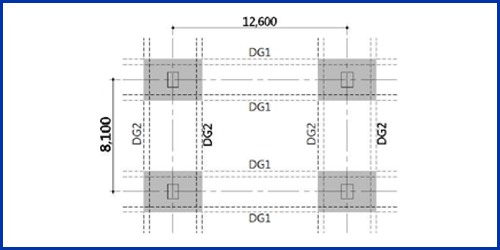

      DBS 구조 평면도
        • ·Module - 12.6m X 8.1m
        • ·설계 하중 - DL : 6.83 kN/㎡ / LL : 3.0 kN/㎡
        • ·SLAB - THK 180
        • ·DROP - THK 700 (SHD22@200)
        • ·보 - DG1, DG2 : 400 X 700
        • ·기둥 - RC - C1 : 800 X 1100

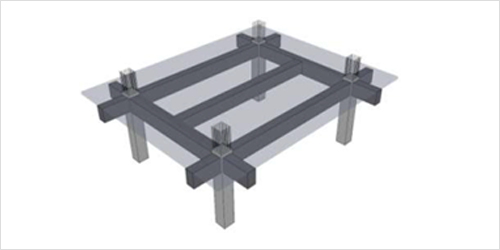

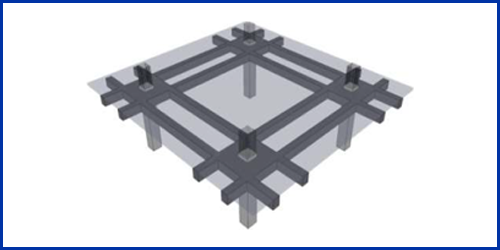

      • 단위모듈 입면도
      • 단위모듈 평면도
      (단위:천원)
      구분 철골(ton) 콘크리트(㎥) 거푸집(㎥) 동바리(㎥) 모듈계
      물량 2.82 320.75 147.00 102.06 -
      금액(Module) 2,820 2,290 5,880 410 11,400
      공사비 : 370,000원 / 평 (92%)
      평당 공사비 : 모듈계 / (12.6 X 8.1) / 3.3
      수평재 및 기둥 물량 산출
      일반 RC구조 → RC DBS 구조 대비 > 평당 지하 공사비 8% 절감
      주요 특징

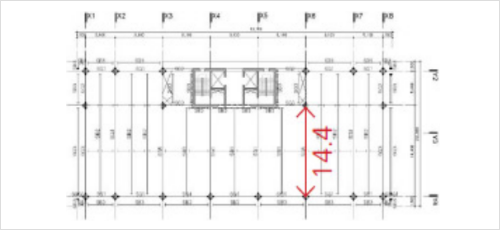

      • ·철골로 계획되는 12m~15m 장스팬을 RC로 설계 가능
      • ·지하 적용시 터파기 및 흙막이 절감
        • ·철골 H-700 x 300 + 슬래브(t=150㎜) + 내화 50㎜ = 골조깊이 D=900
        •
        •





        • ·수평부재 D=700
        • ·철골조 대비 공사비 20% 저감

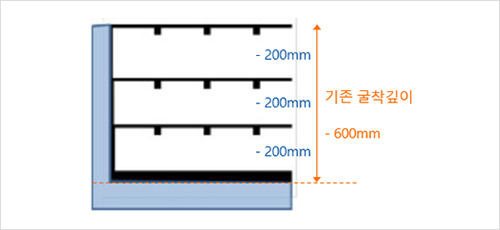

        • ·보 깊이 200㎜ 감소
        • ·철골 H-700 x 300 + 슬래브(t=150㎜) + 내화 50㎜ = 골조깊이 D=900
        •
        •






        • ·수평부재 D=700
        • ·철골조 대비 공사비 20% 저감
        • ·보 깊이 200㎜ 감소
      시공순서
      • 동바리 설치
      • 거푸집 설치 1
      • 거푸집 설치 2
      • DECK 설치
      • 보 철근 배근 1
      • 보 철근 배근 2
      • DROP 철근 배근
      • 슬라브 철근 배근
      • 콘크리트 타설 후 동바리 제거
      • 콘크리트 타설 후 거푸집 제거
      • 타워크레인 설치 전경
      • RC DBS 전경 1
      • RC DBS 전경 2
      • RC DBS 전경 3
      • RC DBS 전경 4
      • RC DBS 전경 5
      실적
      시공사 프로젝트 적용연도
      고황건설 청석거주자우선주차장 2023
      SK건설 안양호계지식산업쎈터 2019
      롯데건설 송도 판매시설 2018
      롯데건설 이천시 안흥동 주상복합 2015
      롯데건설 연세대학교 용인동백 세브란스 병원 2014
      롯데건설 군포 CINEPARK 신축공사 2014
      신동아 종합개발 루트로닉 R&D 센터 2013
      한화건설 나이스 지식 산업 센터 2013
      LIG건설 왕십리 꽃재 교회 2012
      이평종합건설 강서복합빌딩(부민병원) 2012
      STX건설 구로동 W-TOWER 2010
      쌍용건설 우이동 콘도미니엄 2010
      이랜드건설 신한 이노플랙스 2009
      한화건설 한화 구로동 비즈메트로 2009
      M캐슬건설 앰캐슬 리솜 리조트 콘도 2009
      진흥기업 가산동 더 루벤스 밸리 2009
