      DBS-I 탑다운
      개요

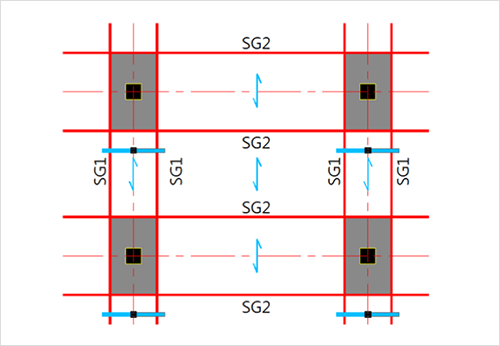

      가설 스트러트 공법보다 경제적인 슬래브 지지 공법
      • ·가설스트러트 공법보다 경제적인 탑다운 공법(Downward)
      • ·지하2층에서 지하4층까지 가장 경제적인 탑다운 공법
      • ·기둥의 크기에 자유로운 탑다운 공법 (PRD를 사용하는 탑다운 공법은 기둥의 크기가 800mm이상 되어야 함)
      • ·‘ㅍ’자 unit로 철골보 설치 시 일반 철골구조에 비해 1.5배 공정이 빠름 (유튜브 참조)
      • ·철골의 크기가 작아져 굴착 깊이가 줄어듬 – 암반현장에 유리
        • ·Downward 공법으로 역타공법 중 가장 경제적
        • ·세계 최초의 Center Pile을 사용한 슬래브지지 공법
        • ·지하 굴착고를 최소화
        • ·RC 기둥 후시공으로 정밀시공이 가능
        • ·역타공법 장점을 극대화한 도심지 공사의 최적 공법

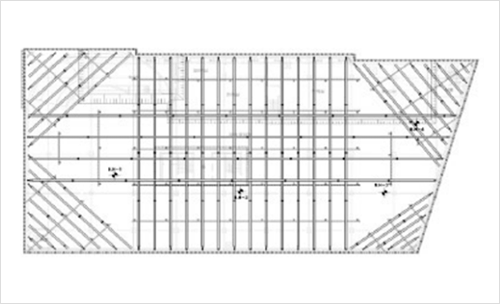

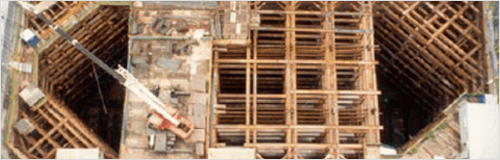

      RC구조 스트러트 공법

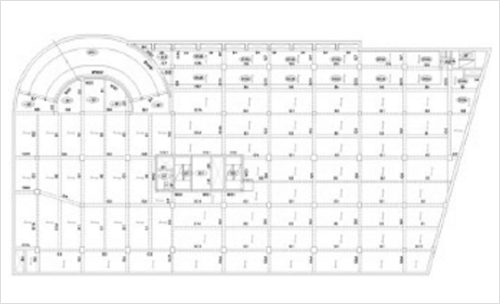

      기존 구조 평면도
      (단위:천원)
      구분 골조공사 (RC) 가설공사 계
      금액 (평) 370 400 770
      공사비 : 770,000원 / 평 (100%)
      흙막이 공사를 제외한 지하층 전체 공사비 산출
      DBS - Ⅰ

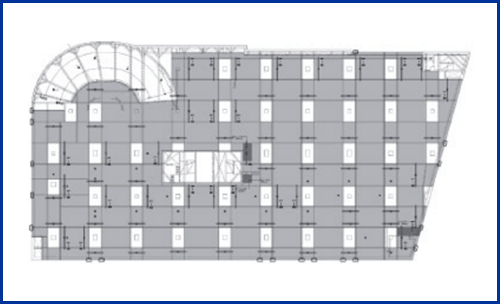

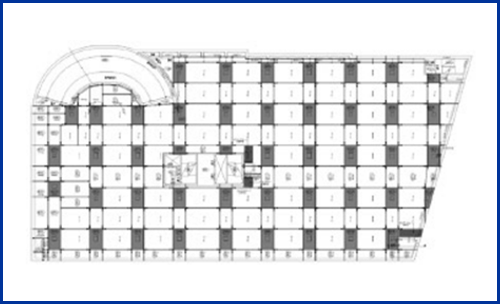

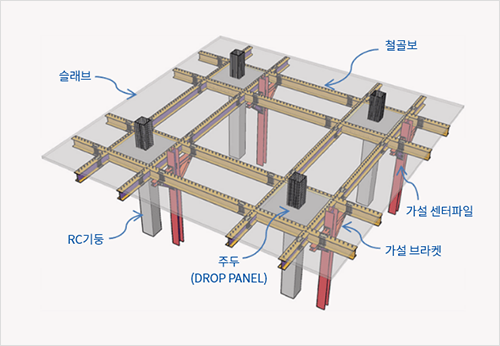

      DBS 구조 평면도
      (단위:천원)
      구분 골조공사 (RC) 가설공사 계
      금액 (평) 400 330 730
      공사비 : 730,000원 / 평 (95%)
      흙막이 공사를 제외한 지하층 전체 공사비 산출
      스트러트 + RC구조 → DBSⅠ공법 대비 > 평당 지하 공사비 5% 절감
      주요 특징

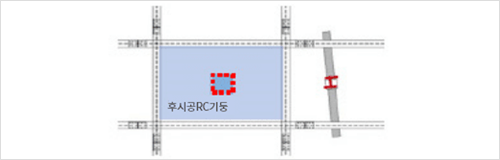

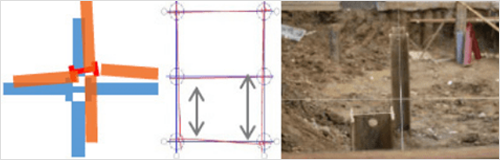

      • ·PRD파일 시공오차 극복 및 기둥 정밀도 우수 - PRD파일의 시공오차의 현장 보정작업 불필요, 후시공 RC기둥으로 기둥 정밀도 우수

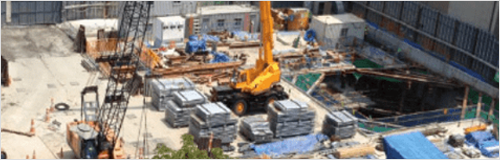

      • ·지상1층 공간 사용
      • ·지하2, 지하3층도 슬래브 지지공법이 가능하며, 지하5층까지 경제적
      시공순서
      • 센터파일 시공
      • DBS 브라켓 설치
      • 수평철골 설치
      • DECK 설치중 토공사 병행
      • 지상1층 테두리보 시공
      • 지상1층 복공 구간 사용
      • 지하층 터파기
      • 타설층 하부 철골보 설치
      • 지하층 수평재 콘크리트 타설 후 양생
      • 기초 철근 배근
      • 순타시 기둥 철근 배근
      • 수직재 콘크리트 양생 후 브라켓 해체
      • 흙막이 및 센터파일 설치
      • 1층 DBS 브라켓 설치
      • 1차 터파기
      • 1층 슬래브 타설
      • 2차 터파기
      • 지하1층 슬래브 타설
      • 3차 터파기
      • 지하2층 슬래브 타설
      • 기초 타설
      • 잔여층 수직재 타설
        / 브라켓 해제
      • 센터파일 해체
      실적
      시공사 프로젝트 적용연도
      도시기반시설본부 국회대로 공기정화시설 2024
      두산건설 역삼동 782외 4필지 도시형생활주택 2024
      쌍용건설 화성시 송동 ASML Project 2023
      현대산업개발 의왕지식산업센터 2023
      보미건설 이태원 근린생활시설 2023
      진흥기업 군산 경장동 주상복합 2023
      대라수건설 전주시 금암동 주상복합 2023
      한양산업개발 광진구 구의동 246-10번지 청년주택 2022
      진흥기업 감상청구 553 주거복합 2022
      현대건설 중구 묵정동 일대 공동주택 2022
      보광건설 대구 대명동 주상복합 2022
      트래콘건설 종로구 숭인동 업무시설 2022
      롯데건설 청담삼익아파트 재건축사업 2022
      삼성물산 반포아파트(3주구)주택재건축 정비사업 2022
      롯데건설 성북구 길음 역세권 주택재개발정비사업 2021
      동화토건 파주병원 2021
      반도건설 도농 복합시설 2021
      롯데건설 신반포 13차 재건축아파트 2021
      신영산업 동두천 생연동 센트럴시티 2021
      반도건설 영등포2가 139 도시형생활주택 2020
      담당자 정보
      대표번호 : 02-413-6503
      • 소 철 상무 (내선 36)
      • 최성훈 차장 (내선 79)
