DBS-II 탑다운
영상
개요

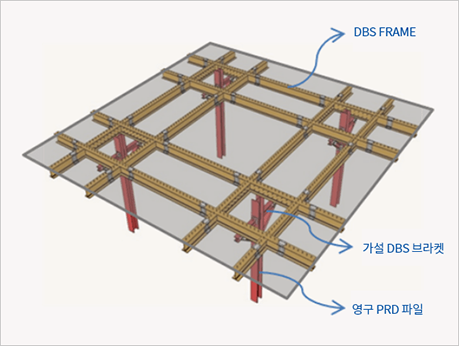

PRD를 적용한 슬래브지지공법(Up-Up, Semi-Topdown, Full Topdown)
- ·PRD를 적용한 DBS공법으로 Up-up, Semi-topdown, Full-topdown에 적용
- ·PRD의 편심 즉, 오차에 자유로운 탑다운 공법
- ·‘ㅍ’자 unit로 철골보 설치 시 일반 철골구조에 비해 1.5배 공정이 빠름 (유튜브 참조)
- ·철골의 크기가 작아져 굴착 깊이가 줄어듬 – 암반현장에 유리
-
- ·일반 철골조 대비 수평골조공사비 10~15%, 부재중량 30% 절감
- ·철골보 깊이 150mm 절감 가능
- ·보 깊이의 감소로 인한 지하 굴착깊이 최소화
-
- ·PRD의 시공오차에 대해 자유로운 골조접합방식
- ·실측공정 없는 현장리스크 최소화로 시스템화 된 공법
- ·CFT 기둥 적용가능, 기둥 철골물량 40~50% 절감
철골 탑다운

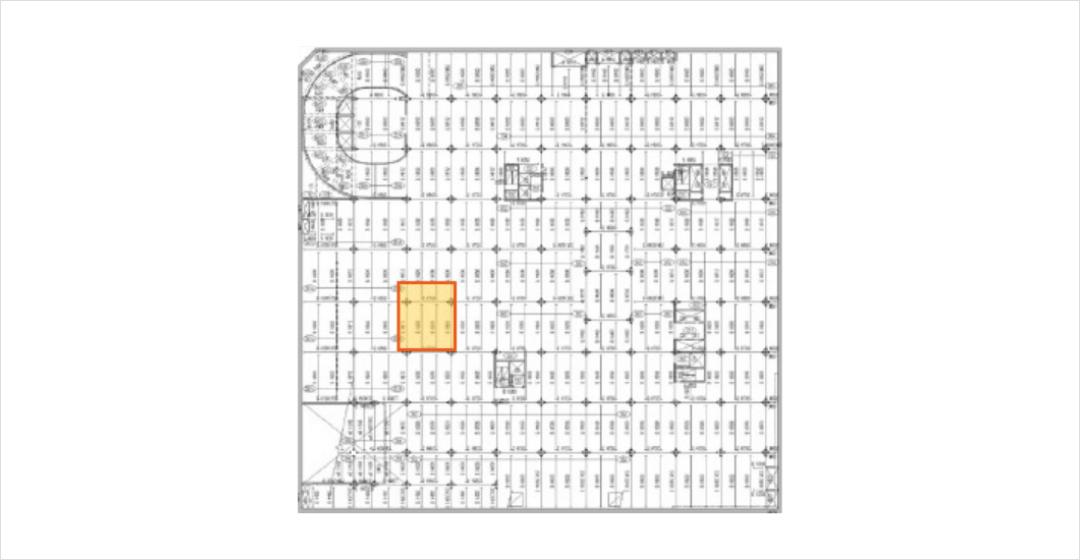

기존 구조 평면도
-
- ·Module - 10.2m X 11.4m
- ·설계 하중 - DL : 6.2 kN/㎡ / LL : 5.0 kN/㎡
(단위:천원)
| 구분 | 철골(ton) | 철근(ton) | 콘크리트(㎥) | 거푸집(㎥) | 데크(㎥) | 모듈계 |
| 물량 | 7.27 | 0.89 | 19.65 | 11.04 | 116.28 | - |
| 금액(Module) | 10,910 | 890 | 1,380 | 440 | 2,910 | 46,530 |
공사비 : 470,000원 / 평 (100%)
평당 공사비 : 모듈계 / (10.2 X 11.4) / 3.3
수평재 및 기둥 물량 산출
수평재 및 기둥 물량 산출
DBS - Ⅰ

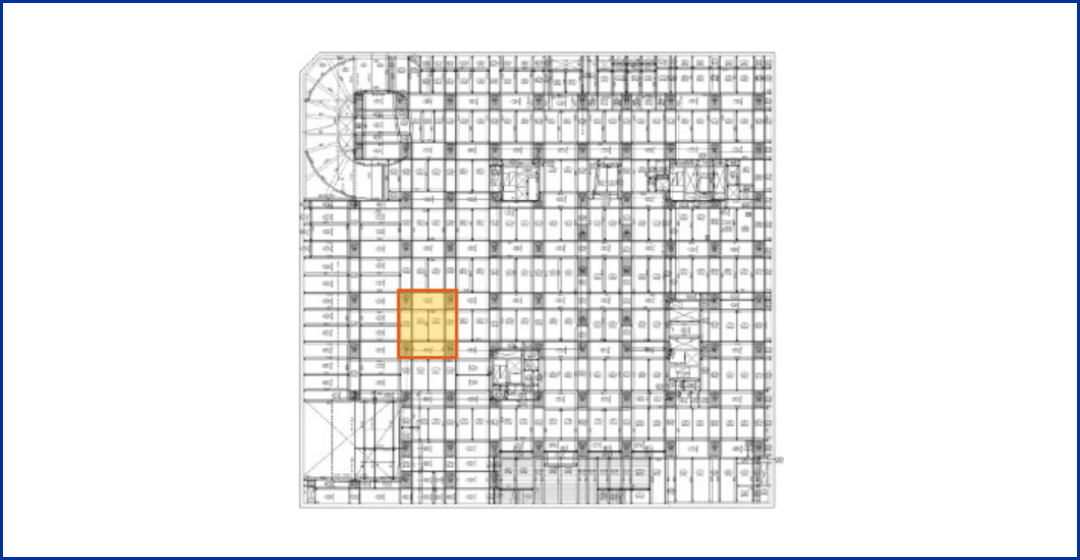

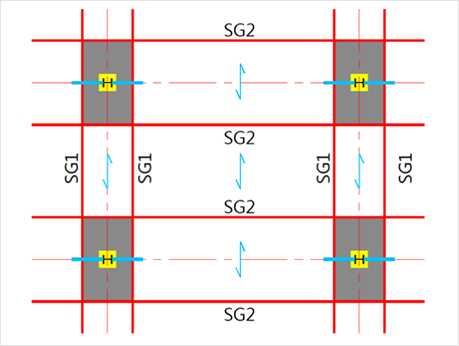

DBS 구조 평면도
-
- ·Module - 10.2m X 11.4m
- ·설계 하중 - DL : 6.2 kN/㎡ / LL : 5.0 kN/㎡
(단위:천원)
| 구분 | 철골(ton) | 철근(ton) | 콘크리트(㎥) | 거푸집(㎥) | 데크(㎥) | 모듈계 |
| 물량 | 5.45 | 1.31 | 23.97 | 11.04 | 116.28 | - |
| 금액(Module) | 8,180 (+500) |
1,310 | 1,680 | 440 | 2,910 | 15,020 |
공사비 : 470,000원 / 평 (100%)
평당 공사비 : 모듈계 / (10.2 X 11.4) / 3.3
- 수평재 및 기둥 물량 산출, DBS 브라켓 임대 철골금액에 포함
- 수평재 및 기둥 물량 산출, DBS 브라켓 임대 철골금액에 포함
일반 철골 탑다운 → DBSⅡ공법 대비 > 평당 지하 공사비 9% 절감
주요 특징

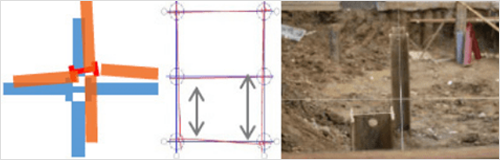

- ·PRD파일 시공오차에 의한 철골 편심 극복 - PRD파일의 시공오차의 현장 보정작업 불필요

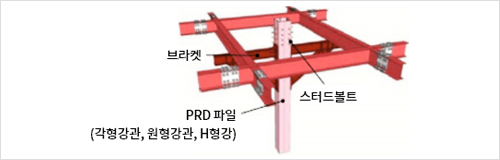

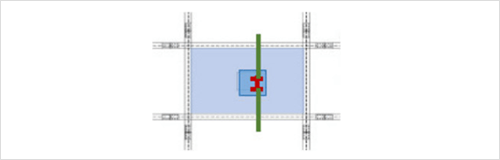

- ·CFT 기둥의 복잡한 접합대신 스터드볼트로 해결 - 기둥 스터드 볼트로 해결
시공순서
-

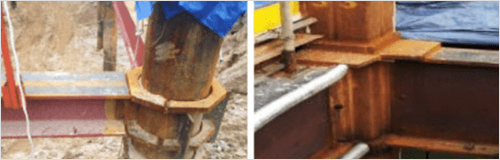

PRD 철골에 DBS 브라켓 설치 -
철골보 설치방식 : 브라켓 위에 거치 -
철골보 설치 -
지하층 철골보 설치 -
지상층 동시 시공 -
지하층 슬래브 타설 -
슬래브 양생 -
양생 후 브라켓 해체 -
지하층 굴착 상태1 -
지하층 굴착 상태2 -
Drop Panel 데크 판개 -
슬래브 타설
-
흙막이 및 PRD시공 -
1층 DBS 브라켓 설치 -
1차 터파기 -
1층 슬래브 타설 -
2차 터파기 -
지하1층 슬래브 타설 -
3차 터파기 -
지하2층 슬래브 타설 -
기초 타설 -
지하2층/지상2층
수직재 타설 -
잔여층 수직재 타설
실적
| 시공사 | 프로젝트 | 적용연도 |
| 현대건설 | 더파크사이드서울 | 2024 |
| 휴림건설 | 양양 조산리 생활숙박시설 | 2024 |
| 포스코건설 | 이촌 현대아파트 리모델링 | 2024 |
| 반도건설 | 고양 장항 공동주택지구 M-1블럭 주상복합 | 2024 |
| 포스코건설 | 청주 오창음 주거복합시설 | 2024 |
| 보미건설 | 당산 임대주책 개발사업 | 2023 |
| 반도건설 | 영천 주상복합 | 2023 |
| 포스코건설 | 둔촌주공아파트리모델링 | 2023 |
| 포스코건설 | 성지아파트리모델링 | 2023 |
| 계룡건설 | 미아 역세권 활성화 사업 194-2,195 | 2023 |
| 성균관대 | 성대 명륜동 수기치인관 | 2022 |
| 현대엔지니어링 | 청주고속버스터미널 복합개발사업 | 2022 |
| 이안엘엔씨건설 | 삼청동 SKMS 연구소(선혜원) | 2022 |
| 대성문건설 | 동구 범일동 828-9번지 주상복합 | 2022 |
| 대성문건설 | 진구 양정동 406-5번지 복합시설 | 2022 |
| 대우조선해양 | 동구 신암동 259-5 주상복합 | 2021 |
| 반도건설 | 대구 남산동 주상복합 | 2021 |
| 계룔건설 | 고덕강일 공공주택지구 6BL 지식산업센터 | 2021 |
| 동화주택 | 동대구 JY오피스텔 | 2021 |
| 포스코건설 | 송도국제도시 B3블럭 주상복합 | 2021 |
담당자 정보
대표번호 : 02-413-6503
- 소 철 상무 (내선 36)
- 이상혁 부장 (내선 21)
