철골 DBS구조

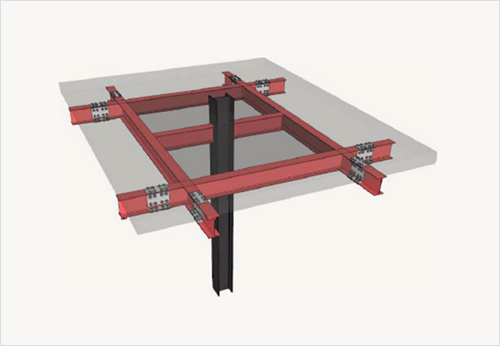

개요

12m이상 장스팬에 대하여 최소비용 + 공기단축 실현가능

·12m ~16m 경간에서 95% ~85% 공사비 저감
·보의 크기가 70~80%로 줄어듬
·작은 보에도 불구하고 처짐과 진동이 우수함

- ·지상층 철골물량 30%, 수평골조 공사비용 10~15% 절감
- ·12m이상 장스팬에 대하여 최소배용 + 공기단축 실현 가능
- ·일반철골조대비 처짐, 진동 등의 구조성능 향상

철골 구조

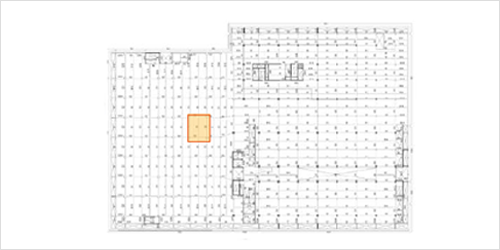

기존 구조 평면도
- ·Module - 8.25m X 9.6m
- ·설계 하중 - DL : 9.7 kN/㎡ / LL : 10.0 kN/㎡

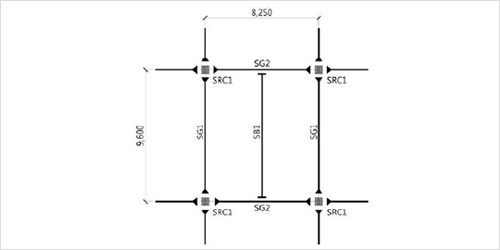

단위모듈 평면도
- ·SLAB - THK 200
- ·보 - SG1, SB : H-582x300x12x17, SG2 : H-692x300x13x20

(단위:천원)

구분	철골(ton)	철근(ton)	콘크리트(㎥)	거푸집(㎥)	데크(㎥)	모듈계
물량	5.07	0.90	18.05	11.04	79.2	-
금액(Module)	7,610	900	1,260	440	1,980	12,190

공사비 : 510,000원 / 평 (100%)

평당 공사비 : 모듈계 / (8.25 X 9.6) / 3.3
수평재 및 기둥 물량 산출

RC DBS

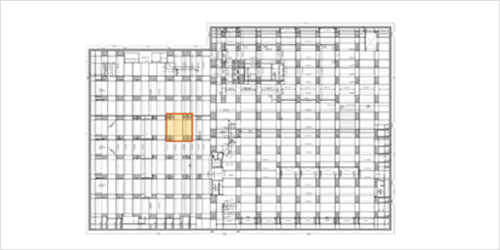

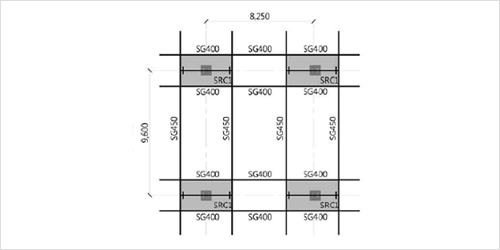

기존 구조평면도
- ·Module - 8.25m X 9.6m
- ·설계 하중 - DL : 9.7 kN/㎡ / LL : 10.0 kN/㎡

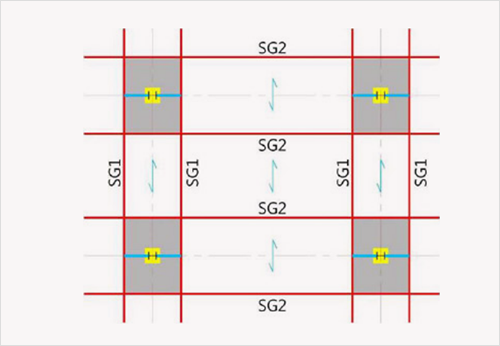

기존 구조평면도
- ·LAB - THK 200
- ·DROP - THK 600
- ·보 - SG400 : H-400x200x8x13 / SG450 : H-450x200x9x14

(단위:천원)

구분	철골(ton)	철근(ton)	콘크리트(㎥)	거푸집(㎥)	데크(㎥)	모듈계
물량	3.86	1.54	21.89	11.04	79.2	-
금액(Module)	5,790	1,540	1,530	440	1,9800	11,280

공사비 : 470,000원 / 평 (93%)

평당 공사비 : 모듈계 / (8.25 X 9.6) / 3.3
수평재 및 기둥 물량 산출

일반 철골구조 → 철골 DBS 대비 > 평당 공사비 7% 절감

주요 특징

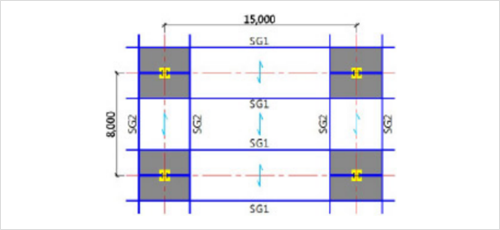

15m 장스팬의 철골조의 처짐 및 진동 우수

철골조
철골조 DBS

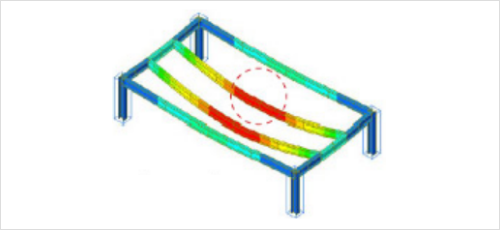

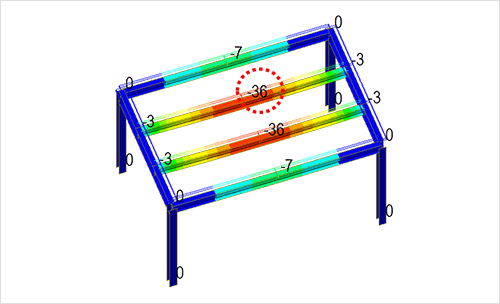

- ·최대측시처짐 26mm (사용하중)

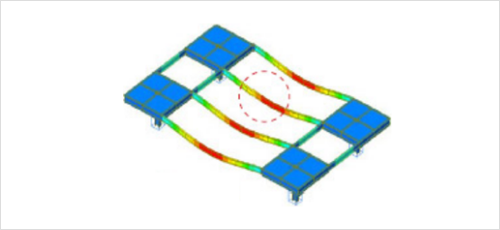

- ·최대즉시처짐 19mm (사용하중)

시공순서

철골 기둥 및 보 설치
철골 기둥 및 보 설치
DECK 설치
수평 콘크리트 타설 후 양생
철골 기둥 설치
철골 기둥 및 보 설치
철골 보 설치
철골 보 설치 및 하부층 DECK
SRC 기둥 철근 배근 1
SRC 기둥 철근 배근 2
SRCC 기둥 거푸집 작업
DROP DECK 설치

철골 기둥 1절 설치
2층 철골보 설치
3층 철골보 설치 완료
2층 바닥 타설
철골기둥 2절 설치
3층 바닥 타설, 4층 철골보 설치
5층 철골보 설치
4층 바닥 타설
5층 바닥 타설
6층 바닥 타설 완료

실적

시공사	프로젝트	적용연도
트래콘	대림동 근생 신축공사	2020
롯데건설	인천국제공항 T2 전면시설	2018
트래콘	분당구 구미동 복합시설 신축공사	2015
