RC DBS Joist구조

홈

RC DBS Joist구조

영상

개요

·측면거푸집 없는 평평한 테이블 폼 사용으로 안전하고 공사 수월
·공기단축 및 공사비 절감
·철근 및 데크 OSC 공법으로 설치
·낮은 골조두께로 고도제한 해결

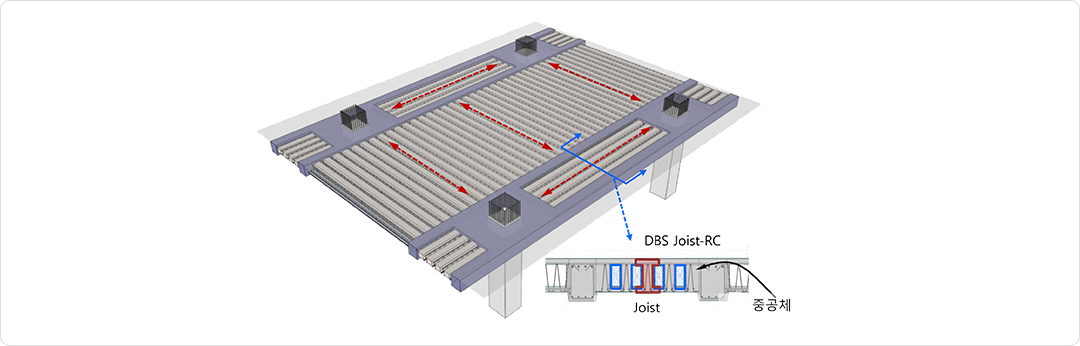

DBS JOIST의 효율적 하중 분산

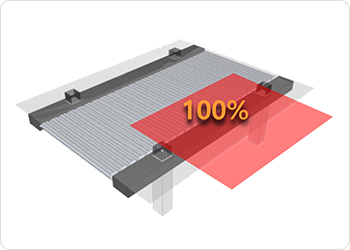

- 와이드거더

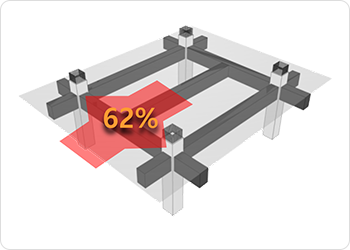

- 일반 RC조

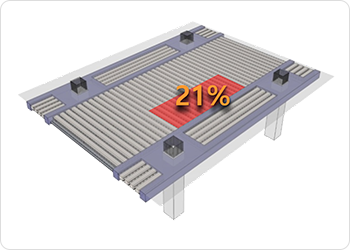

- DBS Joist-RC

(10m×10m 슬래브 기준)

보의 부담 하중(%)	10×10=100%	10×5+2.5×2.5≒62%	6.5×(10-3.4)/2≒21%
보의 깊이(mm)	D=800mm	D=650mm	D=450mm

·일방향 슬래브(JOIST)로 보에 부담되는 하중이 최소화되어 보의 깊이 감소
·건물 높이를 낮춰, 고도 제한 해결 가능

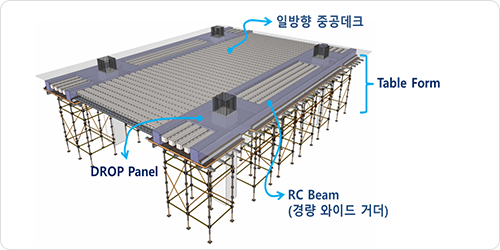

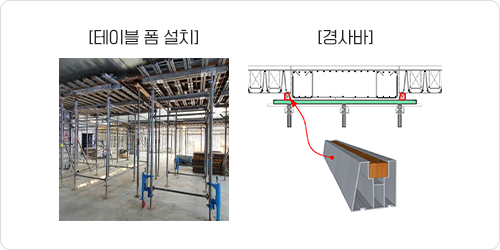

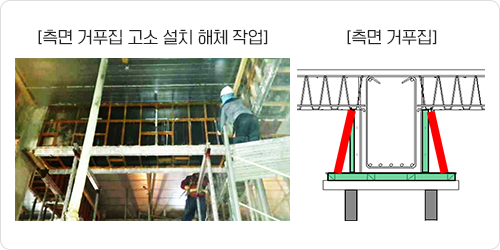

측면 거푸집 없이 테이블폼으로 시공

·측면 거푸집 없이 테이블폼으로 작업 단순화
·측면거푸집 고소 작업 없음, 안전성↑
·낮은 수평골조 두께로 고도제한 해결 가능

일방향 중공슬래브, 동바리 없이 6m장지간 시공 가능

·시공시 동바리 없이 6m 장지간 시공, 일방향 중공체로 두껍지만 가벼운 슬래브 형성

시공순서

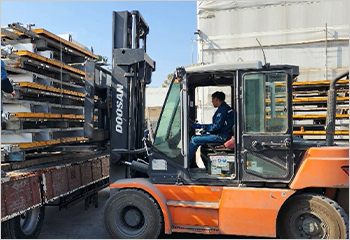

1. 테이블폼 공장 제작

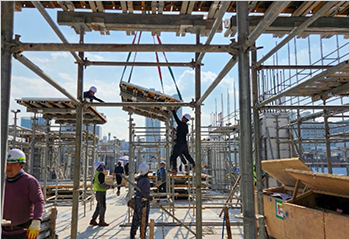

2. 테이블폼 현장 조립

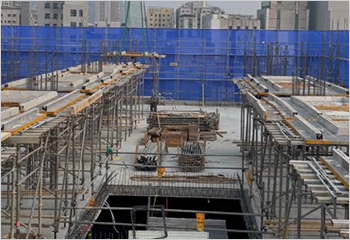

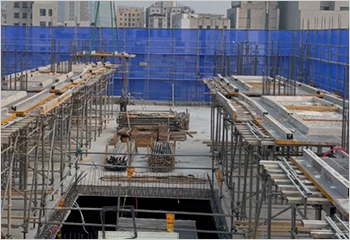

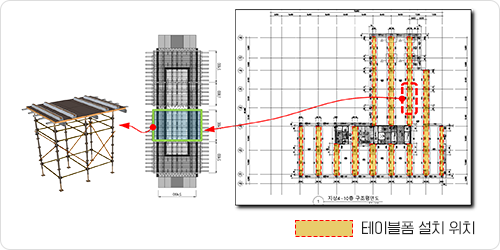

3. 테이블폼 배치

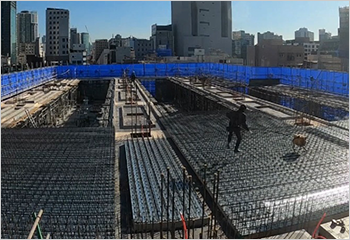

4. 데크설치

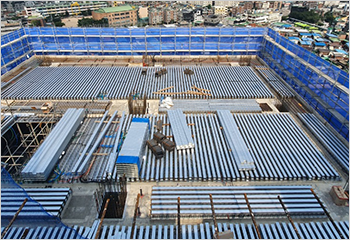

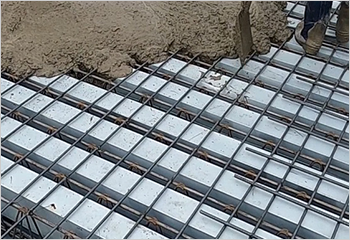

5. 중공체 설치

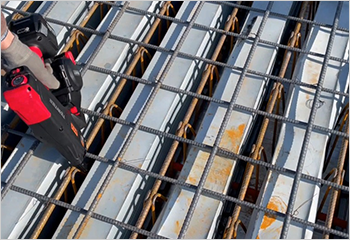

6. 횡지지철근 결속
7. 타설 및 양생

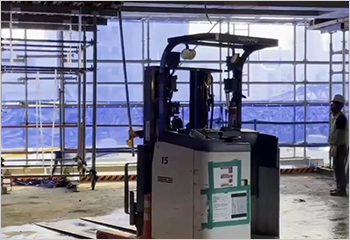

8. 양생후 테이블폼 이동
9.다음층 테이블폼 배치

실적

시공사	프로젝트	적용연도
반도건설	영등포동6가 145번지 일원 지식산업센터 신축공사	2022
반도건설	가산동 아이비밸리 신축공사	2021
롯데건설	기흥 힉스 도시첨단사업단지 신축공사	2016
